| 是否进口：否 | 产地：河南 | 加工定制：是 |
| 品牌：万佳防雷woka | 型号：KHX50 | 类型：矿用光缆防雷器 |
| 规格：10000 | 系列：矿用本安型避雷器 | 物料编号：1850383371***02 |
| 质保：365 | 起订量：1 | 材质：合金材质 |

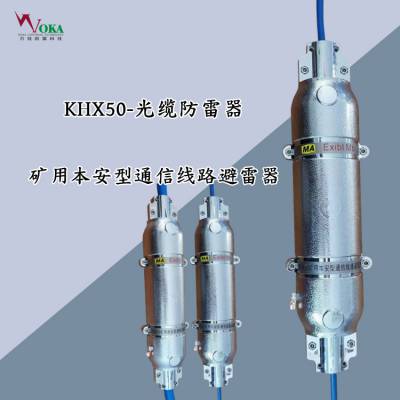

矿用本安型避雷器KHX50 煤矿入井光缆防雷器 井口通讯防雷箱
随着通信技术的发展光缆被大量应用于煤矿及非煤矿山井下，通常，就光纤本身而言，是不惧雷电灾害和强电流高电压的损害，但是，作为煤矿入井通信线路使用的光缆，要经受各种的拉伸、冲击、挤压、弯曲、扭转和高低温的影响，因此，在制造矿用光缆时，增加了钢丝铠装，钢丝加强芯或金属屏蔽层等技术要求。
故此，雷电就会通过铠装钢丝，钢丝加强芯及金属屏蔽层等直接对煤矿入井通信线路使用的光缆构成潜在的危害并可能危及井下人员及设备的安全。
电气参数
指标
一般规格
参数
电缆保护容量
100对
环境温度
-20℃~40°℃
额定电压Uc48V
平均相对湿度
≤98 %(+25℃)
冲击放电电压Uimp ≤800V
大气压力
80Kpa ~110Kpa
限制电压U
≤190v
防护等级
IP54
标称放电电流ln 3kA
防爆标志
ExiblMb
响应时间tA
≤1ns
产品尺寸(MM) 48\96对550x436x714\1295
传输速率
≤2Mbps
外壳材质
金属，Q235
插入损耗ae
≤2dB
重量(kg) 48\96对
79\105
工频耐压
500v
结构型式
固定式、螺栓紧固
安装方式
固定支架、基座
KHX50矿用本安型通信线路避雷器在入井光缆中的应用
1.KHX50矿用本安型通信线路避雷器在通信光缆不截断纤芯的情况下而针对入井光缆达到避雷之目的并符合《煤矿安全规程》规定对通信线路入井口处 须具有防雷措施的要求。
2.具体为在不截断纤芯的情况下将入井光缆的金属铠装护层或光缆的金属芯线等金属结构件通过避雷器控制板的接地接头端处集中接地，将雷电高压浪涌对光缆的金属芯线等金属结构件构成的雷击危害通过避雷器控制板的接地接头端泄放到大地。
详询郑州万佳防雷的薛红18503833715
