而右侧的接线结构则不然，输入浪涌冲击先经过了防雷器，终到达后级设备输入端的浪涌电压只有防雷器的残余电压：1500V，设备得到良好保护。 4.防雷器的正确应用要点 防雷器的输入接线尽量短而粗，必要时多股并联，减小导线自感，使防雷器尽可能的吸收输入端的浪涌冲击能量; 被保护设备需安装在防雷器之后，使得输入浪涌冲击先由防雷器衰减后再进入后级，起到保护作用; 减少后级设备输入接线与未经防雷器的输入线的并行距离，减小可能的浪涌耦合路径; 信号链路的防雷器接线与之类似，也遵循相同的原则。 路灯系统，通常安装在户外，雷击威胁***。轻则导致路灯损坏，重则引起火灾或人员伤亡，产生巨大的损失。因此，雷击风险较大的系统通常都需要安装***防雷器或增加前级防雷电路，在此以路灯系统为例，重点介绍防雷器的安装差异对防雷效果的影响。

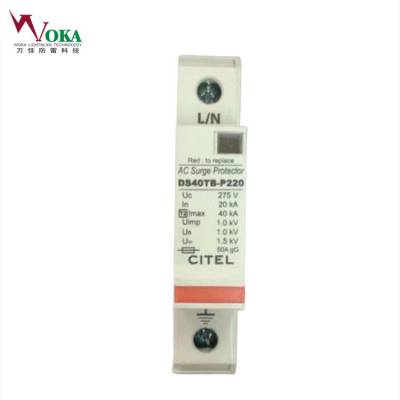

防雷器，也叫浪涌保护器，是一种为各种电子设备、仪器仪表、通讯线路提供安全防护的电子装置。当电气回路或者通信线路中因为外界的干扰突然产生尖峰电流或者电压时，浪涌保护器能在极短的时间内导通分流，从而避免浪涌对回路中其他设备的损害。 防雷器基本特点有： 1、保护通流量大，残压极低，响应时间快； 2、采用新灭弧技术，***避免火灾； 3、采用温控保护电路，内置热保护； 4、带有电源状态指示，指示浪涌保护器工作状态； 5、结构严谨，工作稳定可靠。

OBO电源浪涌保护器MCD50-B/3+NPE OBO BETTERMANN集团是全球***的电子科技产品制造商，其产品覆盖电缆布线与支持系统、电缆连接与固定系统、防雷及过电压保护系统、防火保护系统、地板下电缆管理系统、墙面布线系统、电气设备系统系列。公司的生产、分销及服务网络遍布全球，在拉近与客户之间距离的同时，为发展与执行大规模工程项目奠下了合作基础，在世界各地的交通设施、工商楼宇、通讯装置、金融机构等工程项目中，OBO产品已成为数以百万计的电气工程承建商在电气连接与固定安装工程中***的。 产品特性： -- B级和C级防雷器可并联安装在同一配电柜，而无需设计退耦装置； -- 节省45%以上的安装空间； -- 节省费用及安装空间； -- 能够封闭安装有任何标准的配电箱中； -- 容易进



行凯文接线方式连接； -- 无需接地跳线，安装更方便、更安全； -- 可方便进行检测及维护；
